Come stimare la vita a fatica di un gancio per gru da nave?

Come fornitore affidabile di ganci per gru navali, capisco l'importanza critica di stimare la vita a fatica di questi componenti essenziali. I ganci per gru a nave sono sottoposti a carico ripetitivo durante la loro durata di servizio, il che può portare a guasti alla fatica se non gestiti correttamente. In questo post sul blog, condividerò alcune intuizioni su come stimare la vita a fatica di un gancio della gru navale, attingendo alla mia esperienza nel settore e alle ultime ricerche sul campo.

Comprensione della fatica nei ganci delle gru navi

L'affaticamento è un fenomeno che si verifica quando un materiale è sottoposto a carico ciclico. Nel tempo, lo stress ripetuto può causare forma di crepe microscopiche nel materiale, che può gradualmente crescere e infine portare a fallimenti. Nel caso dei ganci della gru navale, il carico ciclico è in genere causato dal sollevamento e dall'abbassamento di carichi pesanti, nonché dal movimento della gru stessa.

La vita a fatica di un gancio per gru a nave è influenzata da diversi fattori, tra cui le proprietà del materiale, la progettazione del gancio, le condizioni di carico e l'ambiente in cui opera il gancio. Comprendere questi fattori è essenziale per stimare accuratamente la vita a fatica di un gancio e garantire il suo funzionamento sicuro e affidabile.

Proprietà materiali

Le proprietà materiali di un gancio della gru da nave svolgono un ruolo cruciale nel determinare la sua vita a fatica. Gli acciai ad alta resistenza sono comunemente usati per i ganci per gru a causa della loro eccellente resistenza e tenacità. Tuttavia, la resistenza alla fatica di un acciaio dipende da diversi fattori, tra cui la sua composizione chimica, il trattamento termico e la microstruttura.

Ad esempio, gli acciai con una microstruttura a grana fine hanno generalmente una migliore resistenza alla fatica rispetto a quelli con una microstruttura a grana grossa. I processi di trattamento termico come l'allenamento e il temperamento possono anche migliorare la resistenza alla fatica di un acciaio migliorando la sua resistenza e tenacità.

Quando si seleziona un materiale per un gancio per gru a nave, è importante considerare le sue proprietà di fatica oltre alla sua forza e tenacità. Il materiale dovrebbe essere in grado di resistere alle condizioni cicliche di carico previste durante la durata di servizio del gancio senza sviluppare fessure di fatica.

Design del gancio

Il design di un gancio per gru a nave ha anche un impatto significativo sulla sua vita a fatica. Un gancio ben progettato dovrebbe distribuire uniformemente il carico attraverso la sezione trasversale per ridurre al minimo le concentrazioni di stress. Concentrazioni di stress possono verificarsi in punti in cui la geometria del gancio cambia bruscamente, come alla gola o alla punta del gancio.

Per ridurre le concentrazioni di stress, i ganci sono spesso progettati con transizioni fluide tra sezioni diverse e angoli arrotondati. La forma del gancio può anche influire sulla sua vita a fatica. Ad esempio, i ganci con un gambo dritto e una gola curva sono generalmente più resistenti alla fatica di quelli con un gambo piegato e una gola dritta.

Oltre a ridurre le concentrazioni di stress, la progettazione di un gancio dovrebbe anche consentire una facile ispezione e manutenzione. Le porte di ispezione accessibili e le autorizzazioni per i metodi di test non distruttivi (NDT) come i test ad ultrasuoni e i test delle particelle magnetici sono essenziali per rilevare e monitorare le fessure di fatica.

Condizioni di carico

Le condizioni di carico a cui è soggetto a un gancio per gru a nave durante la sua durata di servizio sono un altro fattore importante per stimare la sua vita a fatica. La grandezza, la frequenza e il tipo di carico possono influire sul comportamento a fatica del gancio.

L'entità del carico è in genere determinata dal peso degli oggetti. Carichi più elevati comporteranno generalmente sollecitazioni più elevate nel gancio, che possono accelerare la crescita delle fessure di fatica. Anche la frequenza del carico è importante, poiché cicli di carico più frequenti possono portare a una durata a fatica più breve.

Il tipo di carico può anche avere un impatto significativo sulla vita a fatica di un gancio. Ad esempio, il carico statico, in cui il carico viene applicato e rimosso lentamente, generalmente comporta un danno meno a fatica rispetto al carico dinamico, in cui il carico viene applicato e rimosso rapidamente.

Per stimare con precisione la vita a fatica di un gancio per gru a nave, è necessario avere una buona comprensione delle condizioni di carico a cui sarà sottoposto durante la sua durata di servizio. Queste informazioni possono essere ottenute mediante test di carico, monitoraggio e analisi della storia operativa della gru.

Fattori ambientali

L'ambiente in cui opera un gancio per gru a nave può anche influire sulla sua vita a fatica. La corrosione, ad esempio, può ridurre l'area della sezione trasversale di un gancio e aumentare le concentrazioni di stress, che possono accelerare la crescita delle fessure di fatica.

Oltre alla corrosione, altri fattori ambientali come la temperatura, l'umidità e l'esposizione a sostanze chimiche possono anche influenzare il comportamento a fatica di un gancio. Ad esempio, le alte temperature possono ridurre la resistenza e la tenacità di un acciaio, mentre le basse temperature possono aumentare la sua fragilità.

Per proteggere i ganci per gru da navi da danni ambientali, sono spesso rivestiti con uno strato protettivo come vernice o zinco. L'ispezione regolare e il mantenimento del rivestimento sono essenziali per garantirne l'efficacia nella prevenzione della corrosione.

Stima della vita a fatica

Esistono diversi metodi disponibili per stimare la durata della fatica di un gancio per gru a nave. Questi metodi possono essere ampiamente classificati in due categorie: metodi analitici e metodi sperimentali.

Metodi analitici

I metodi analitici prevedono l'uso di modelli matematici per prevedere la vita a fatica di un gancio in base alle sue proprietà di materiale, progettazione e condizioni di carico. Uno dei metodi analitici più comunemente usati è l'approccio della vita di stress, che utilizza la curva SN del materiale per stimare il numero di cicli in fallimento a un determinato livello di stress.

La curva SN è una rappresentazione grafica della relazione tra l'ampiezza dello stress e il numero di cicli con fallimento per un particolare materiale. Determinando l'ampiezza dello stress nel gancio nelle condizioni di carico previste e usando la curva SN del materiale, è possibile stimare il numero di cicli in caso di guasto.

Un altro metodo analitico è l'approccio della meccanica della frattura, che utilizza i principi della meccanica della frattura per prevedere la crescita delle crepe di fatica in un gancio. Questo metodo richiede la conoscenza della dimensione iniziale della fessura, del fattore di intensità dello stress e del tasso di crescita del materiale.

Metodi sperimentali

I metodi sperimentali prevedono la conduzione di test di fatica su ganci di gru effettivi o campioni di test per determinare la loro vita a fatica. I test di fatica possono essere eseguiti utilizzando una varietà di metodi, tra cui il carico assiale, il carico di flessione e il carico di torsione.

Durante un test di fatica, un campione viene sottoposto a un carico ciclico fino a quando non si guasta. Viene registrato il numero di cicli in fallimento e i risultati vengono utilizzati per generare una curva SN per il materiale. I test di fatica possono fornire preziose informazioni sul comportamento a fatica di un gancio e possono essere utilizzati per convalidare i risultati dei metodi analitici.

Test non distruttivi

I metodi di test non distruttivi (NDT) sono essenziali per rilevare e monitorare le fessure di fatica nei ganci della gru navale. I metodi NDT possono essere utilizzati per rilevare le crepe in una fase iniziale, prima che abbiano la possibilità di crescere e causare fallimenti.

Alcuni dei metodi NDT più comunemente usati per i ganci di gru includono test ad ultrasuoni, test di particelle magnetiche e test penetranti di colorante. Il test ad ultrasuoni utilizza onde sonore ad alta frequenza per rilevare i difetti interni nel gancio, mentre i test di particelle magnetici e i test penetranti di colorante vengono utilizzati per rilevare i difetti di superficie.

Le ispezioni NDT regolari dei ganci per gru navali sono essenziali per garantire il loro funzionamento sicuro e affidabile. Le ispezioni devono essere eseguite a intervalli regolari e tutti i difetti rilevati devono essere riparati o il gancio deve essere sostituito se necessario.

Conclusione

La stima della vita a fatica di un gancio per gru a nave è un processo complesso che richiede una comprensione approfondita delle proprietà del materiale, della progettazione del gancio, delle condizioni di carico e dei fattori ambientali. Considerando questi fattori e utilizzando metodi analitici e sperimentali appropriati, è possibile stimare accuratamente la vita a fatica di un gancio e garantire il suo funzionamento sicuro e affidabile.

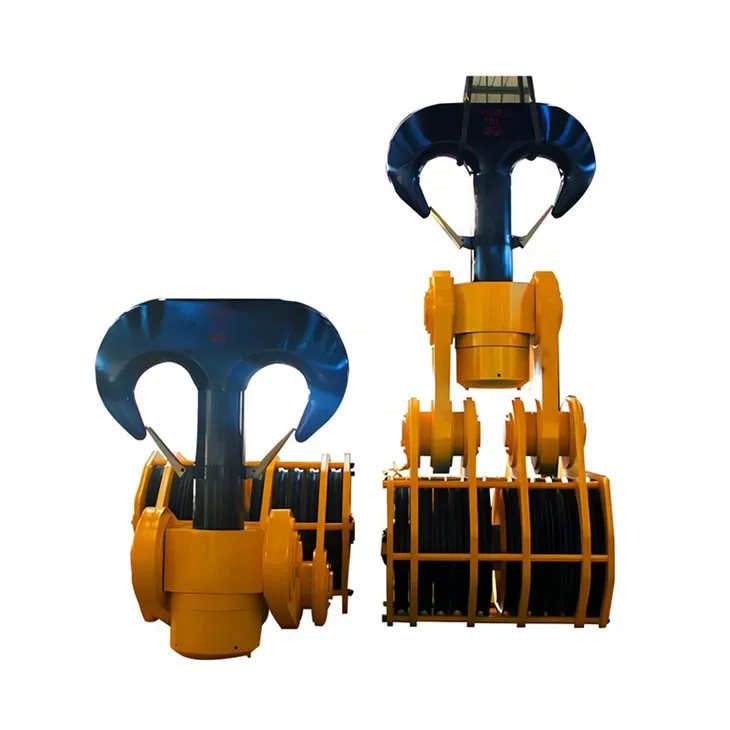

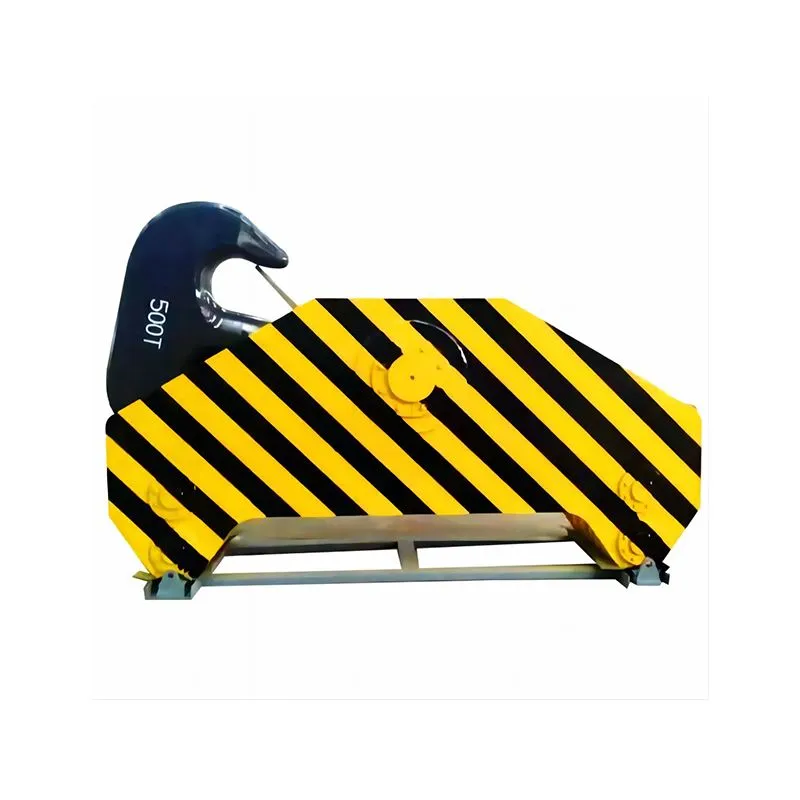

Nella nostra azienda, ci impegniamo a fornire ganci per gru a nave di alta qualità progettati e fabbricati per soddisfare i più alti standard di sicurezza e affidabilità. Offriamo una vasta gamma di ganci per gru, ancheGancio della gru a rotazione a carico pesante,Ganci di tipo Crane C sopraelevato, EBlocco gancio offshore di alta qualità. I nostri ganci sono realizzati con acciai ad alta resistenza e sono progettati per resistere alle dure condizioni operative dell'ambiente marino.

Se sei sul mercato per un gancio per gru navali o hai domande sulla stima della vita a fatica di un gancio, non esitare a contattarci. Il nostro team di esperti è sempre disponibile a fornirti le informazioni e il supporto necessario per prendere una decisione informata.

Riferimenti

1. ASME B30.10 - Ganci per gru.
2. BS EN 13411 - Progettazione di elettrodomestici di sollevamento.
3. Dowling, NE (2012). Comportamento meccanico dei materiali: metodi di ingegneria per deformazione, frattura e affaticamento. Pearson.
4. Suresh, S. (1998). Affaticamento dei materiali. Cambridge University Press.
